plc变频控制柜的元器件是很重要的零部件

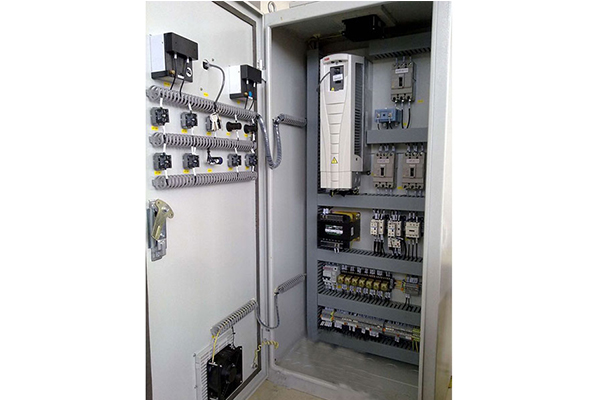

在换热站plc变频控制柜中，比较重要的零部件便是元器材，它的装置，一般会从上到下，从左向右，从而便利检查人员后期的检测和调整。那么，它的布局具体有哪些讲究呢?

常常操作或维护的元器材应装置在较简单触及到的位置，从高度上讲，尽量装置在离地上400mm至1800mm的高度范围内。假如元器材较多，可考虑将不常操作的元器材(如直流电源)装置在柜体高度2000mm左右的位置上，底部元件装置位置不能低于离地上200mm，不然现场无法接线。安置时避免线在线槽内重复绕，留意节约成本。

1、稳压电源安置

稳压电源不需要常常维护，且是发热器材，安置在换热站plc变频控制柜内上部，便于散热。接线少，线槽选用40mm宽即可，线槽深度要整柜考虑，与走线量zui大的线槽统一(线槽深度挑选下同)。稳压电源边际与线槽之间的净距是30mm左右。

2、PLC及各单元安置

与CPU单元相邻的单元，可以是特殊单元和输入单元等搅扰产生少的单元。外部电路的电磁接触器及继电器类，其线圈及接点即搅扰发生源，因而应与PLC分隔配置。
此外模块是PLC系统的首要部件，需常常进行调试维护，应装置在便利操作的位置。装置模块时自左向右排布，便于扩展。信号线较多，一般选用80mm宽的线槽，机架上端与线槽的净距在30mm左右，机架下端与线槽的净距在80mm左右。

3、断路器的安置

装置高度以便利操作为宜，周围不要有妨碍操作的器材。一般选用60mm宽的线槽，断路器的上下边际与线槽的净距在40mm左右。装置时自左边开端排布，便于扩展。

4、继电器、端子排的安置

继电器和端子排一般安置在柜前下部或柜后，端子排优先选用纵向摆放，内部线和外部线的线槽要尽量分隔。考虑到接线习气(左手持线，右手拿东西)，一般端子左边的线槽留给客户，便于外部线接入，右侧的线槽用于内部线管理。假如换热站PLC控制柜空间严重，也可以两列端子共用一个内部槽或共用一个外部槽，尽量不要内外部共用一个线槽(有串线状况在外)，不然不便管理。线槽的宽度依据继电器和端子的数量合理挑选，对于外部线，由于现场的进线一般含有备用芯、屏蔽层等，线径较粗，外部走线槽要选的尽量大。

5、交换机和光纤盒的安置

交换机和光纤盒一般安置在柜体下部，预留的走线空间，应充分考虑网线和光纤的打弯半径，尽量大些，便利现场网线和光纤的接入。

6、柜内照明

柜内顶部装照明灯，由门控开关控制。单面安置的装1套，前后双面安置的装2套。开门时灯亮，关门时灯灭。

7、接地系统

(1)在PLC系统内，所有装有PLC设备的控制柜，均应设置PE维护接地母排和TE防搅扰接地母排。PE维护接地母排用于衔接机架、电源等设备的PE接地点，与柜体直接衔接。TE防搅扰接地母排与柜体绝缘装置，用于外部信号电缆的屏蔽接地。
(2)柜体接地
装置元器材的装置板等结构件与柜体框架要可靠固定，所用衔接件要垫上弹垫，从装置板底部用黄绿导线引至PE排上。柜体旋转部件的接地，应运用铜编织带衔接到柜体框架上。
(3)机架的接地
机架上有专门用于衔接PE的接地螺栓，将机架衔接到PE母排上。衔接PE母排导线的小截面为2mm2。
建议用户可以参考上述内容打开对换热站PLC控制柜的装置布线，它并不是那么简单的一件事，需要考虑到许多的细节，并留意安置的方法，不然设备会呈现许多的问题，给用户后期的作业开展带来不便。假如您想要了解更多资讯，欢迎持续关注我们的网站。
