    随着社会的进步,时间的推移,PLC已经在不经意中慢慢地向人们的生活走近.

PLC控制系统除了用在工业现场,

比如做成电气柜PLC控制柜,PLC控制箱之外,

在民用品上也可见到PLC的身影.下面就是一个PLC用于人们生活品中的例子.

   下文介绍PLC在密码锁控制中的应用.

    用数字键输入密码有一个缺陷, 就是人们在按下密码的时候,如果旁边有人看,很容易泄漏密码.本文介绍

用PLC控制一个密码锁,

用一位BCD码数字开关输入1-8位数字,即使旁边有人也看不出输入的密码.

控制方案设计

1,输入/输出元件及控制功能如下

PLC软元件

元件文字符号

元件名称

控制功能

输入

I0.0

S0

BCD码数字开关1端

输入十进制数

I0.1

S1

BCD码数字开关2端

I0.2

S2

BCD码数字开关4端

I0.3

S3

BCD码数字开关8端

I0.4

SB1

按钮1

数据确认

I0.5

SB2

按钮2

数据复位

输出

Q0.0

YA

电磁锁

开锁

2,电路设计

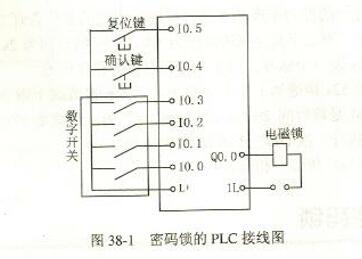

密码锁的PLC接线图如下,

   用一个BCD码数字开关输入密码,

为了防止被偷看,将数字开关放在明处,

将确认键放在暗处,拨动数字开关,当拨到密码数时,按一下确认键,

接着继续拨动数字开关,

这样,即使旁边有人,也看不出确认的密码数和密码位数.

如果按错了,可按下复位键,清除密码.

3,控制原理

    初如脉冲SM0.1将MD0中的数据清零.

数字开关分别接在PLC的I0.0,I0.1,I0.2,I0.3 上,

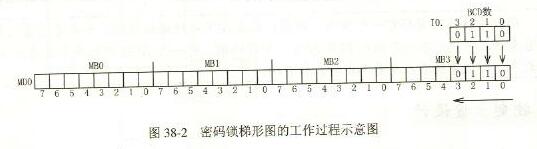

将这4位二进制数(BCD码)传送到MD0的低4位M3.0,M3.1,M3.2,M3.3上.

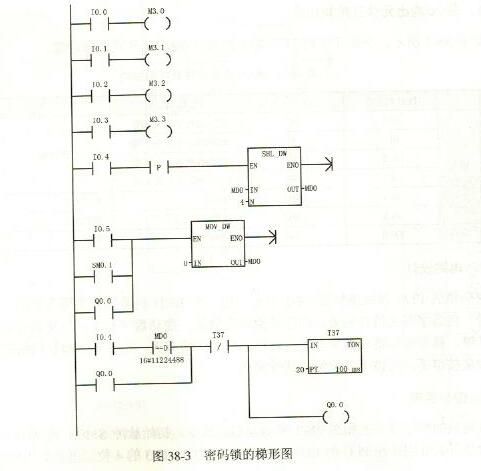

  密码锁的控制梯形图如下

按下确认键,I0.4脉冲执行一次左移指令,

将输入的数据左移4位到M3.4-M3.7,拨入下一位密码,

再按下确认,如此将全部密码输入后,按下确认,

如果输入的密码和梯形图中设置的密码一致时,本例梯形图中的密码为11224488,

比较接点接通定时器T37和Q0.0得电自锁,电磁锁得电,

执行开锁,

开锁时间为2S,T37延时将Q0.0线圈断开.

Q0.0得电时将MD0中的数据清零.以便下次输入密码,

如果输入错误,按一下复位键I0.5,也能将MD0中的数据清零.
